3D conformal coating inspection

UniCIM

컨포멀 코팅 두께와 도포 불량을 검사하고 Barcode/MES/Repair/SPC 연동을 지원합니다.

자동차 전장용 보드와 고신뢰성 전자기판의 Conformal Coating 도포 면적과 두께를 동시에 검사합니다. OCT 기반 3D 계측으로 마이크로미터 단위 코팅 두께를 정밀 측정하고, UV/White/Red 멀티 조명으로 No coating, Bubble, Void, Smear, Delamination 등 도포 품질 문제를 빠르게 식별합니다.

검사 프로젝트 상담하기카탈로그 다운로드
PPT에서 추출한 UniCIM 3D 컨포멀 코팅 검사기 이미지

01

코팅 면적과 두께 동시 검사

02

OCT 기반 μm 단위 두께 계측

03

UV/White/Red 멀티 조명

04

Barcode·MES·Repair·SPC workflow 연동

주요 사양

  • 12M camera
  • 490 x 480mm FOV
  • 30㎛ per pixel
  • 150cm²/sec
  • UV / White / Red multi lighting

검사항목

  • No coating
  • Coating insufficiency
  • Bubbles / Void
  • Smear
  • Coating delamination
  • 10~600μm coating thickness

적용 공정

  • • Automotive electronics
  • • SMT/PCB
  • • Conformal coating
  • • Repair/SPC workflow
UniCIM reference 1
UniCIM reference 2

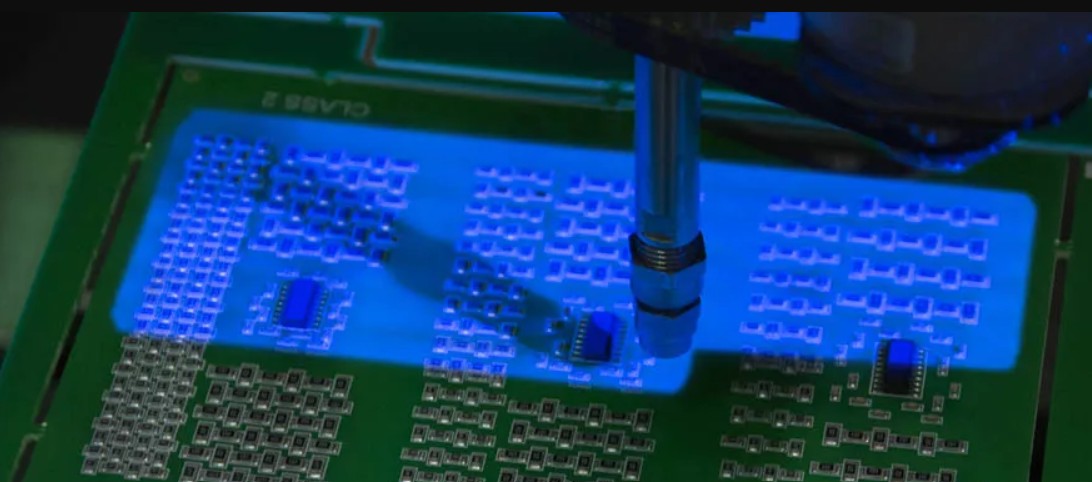

UniCIM reference 3
