printing & pattern inspection

UniScan-G / PX

인쇄 패턴 불량과 마진·변형을 인라인 또는 오프라인에서 정밀 검사합니다.

연속 인쇄 공정에서 인쇄 상태를 실시간 모니터링하고 미세 인쇄 오차, 번짐, 정렬 이상, 누락, 핀홀을 자동 검출합니다. MLCC·필름·그라비어 인쇄 공정에 맞춰 고속 라인스캔 카메라, 조명, 패턴 기준 자동 티칭, PLC 피드백을 결합하며, PX 구성은 샘플·개발·QA용 오프라인 고정밀 검사에 적합합니다.

검사 프로젝트 상담하기카탈로그 다운로드
PPT에서 추출한 UniScan-G 인라인 인쇄 패턴 검사기 이미지

01

고속 Line-scan 기반 전수 검사

02

패턴 기준 자동 티칭

03

미인쇄·번짐·핀홀·마진/변형 측정

04

인라인 UniScan-G와 오프라인 UniScan-PX 구성

주요 사양

  • 18K / 12K Line Scan
  • 30~5㎛ per pixel
  • 480mm class inspection width
  • Max 120m/min inline
  • 4min/sheet offline at 440mm reference

검사항목

  • 미인쇄
  • 인쇄 핀홀
  • 번짐
  • 튐
  • 마진 측정
  • 변형 측정

적용 공정

  • • MLCC printing
  • • Gravure printing
  • • Printed electronics
  • • Offline pattern review

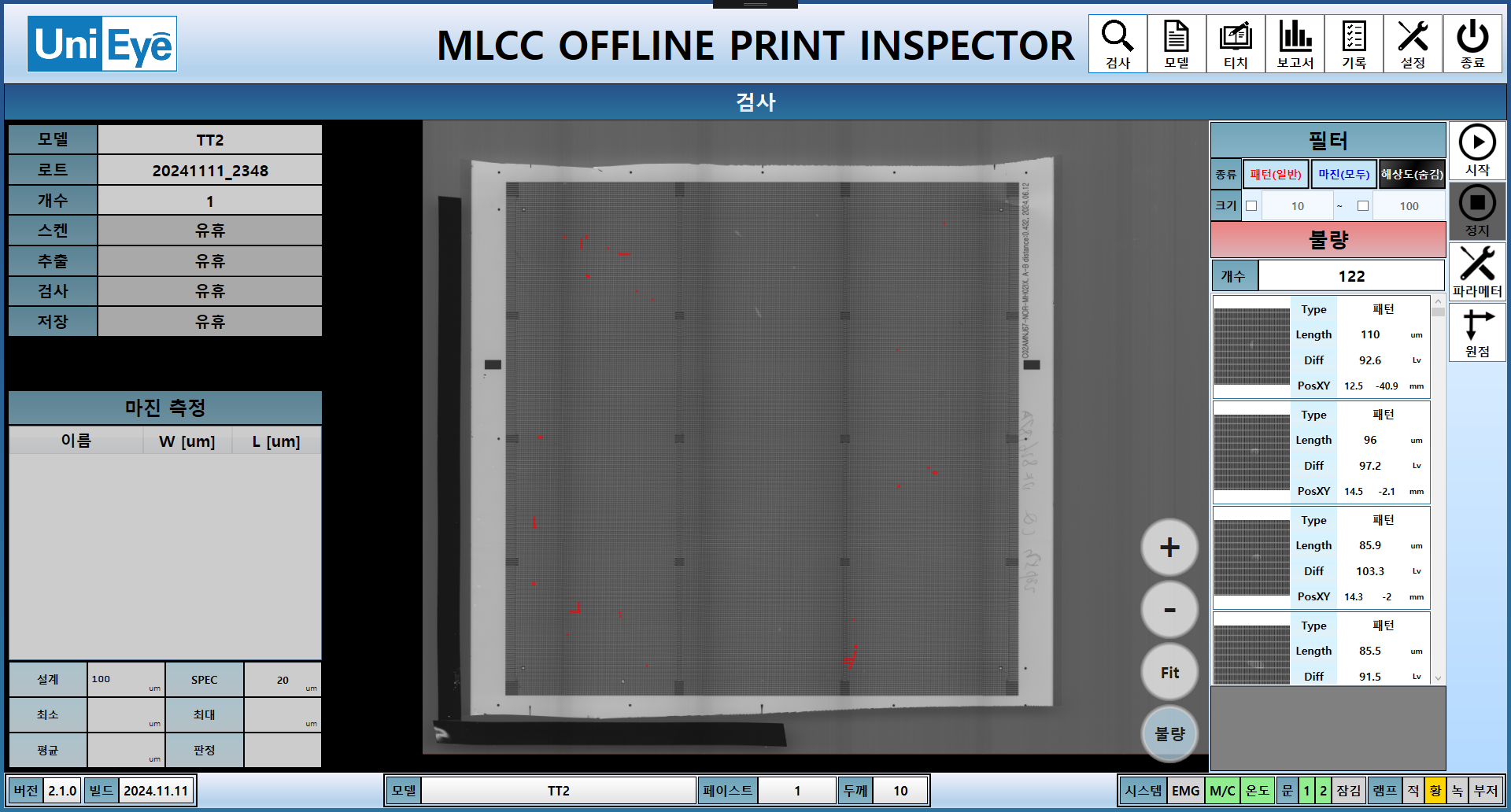

UniScan-G / PX reference 1
UniScan-G / PX reference 2
UniScan-G / PX reference 3
