R2R surface inspection

UniScan-S

상하면 동시 검사와 결함맵/통계/트렌드 리포트를 제공하는 R2R 표면 검사 시스템.

UniScan-S는 R2R 고속 필름 공정에서 필름 표면 또는 코팅층의 이물, 스크래치, 기포, 블로치, 얼룩을 실시간으로 검사하는 솔루션입니다. 고해상도 카메라, 최적화 조명, 영상처리 알고리즘과 딥러닝 분류기를 통합하고, 양면 검사·펜마킹·PLC/MES 연동까지 생산 라인 운영에 필요한 기능을 하나의 플랫폼으로 제공합니다.

검사 프로젝트 상담하기카탈로그 다운로드
PPT에서 추출한 UniScan-S R2R 표면 검사기 구성 이미지

01

양면 동시 검사 구성

02

결함 위치 펜마킹/라벨링

03

자동 티칭과 결함맵·통계 리포트

04

PLC·외부 PC·I/O Viewer 연동

주요 사양

  • 2K/4K/6K/8K/16K Line Scan
  • Max 16 cameras
  • 40/20/10㎛ per pixel
  • Up to 200m/min
  • Ethernet or DIO PLC integration

검사항목

  • Uncoating
  • Pinhole
  • Contaminant
  • Scratch
  • Defect map/report

적용 공정

  • • R2R film
  • • Optical film
  • • Coating line
  • • Foreign material inspection

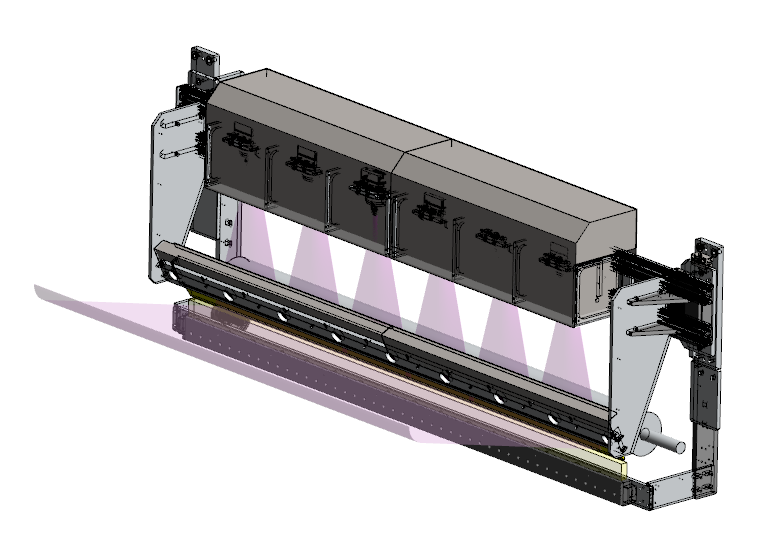

UniScan-S reference 1

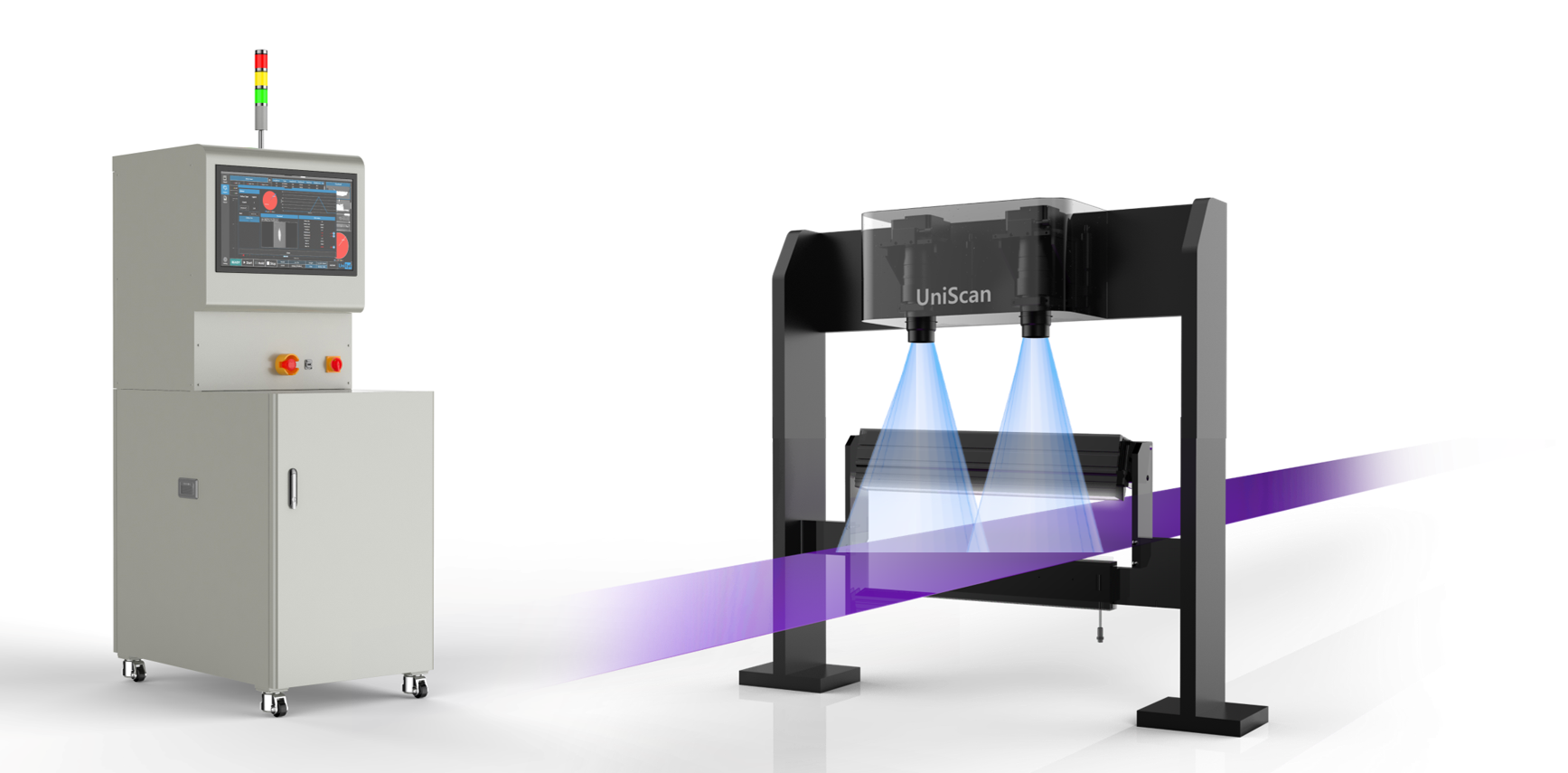

UniScan-S reference 2
